手拉葫蘆全面介紹大全，有問題啟江來解決
作者：啟江起重
發布時間：2019-10-23
手拉葫蘆又叫倒鏈胡蘆，它適用小型機器和貨品的短路線吊裝，吊重一般不超出10T，較大的達到20T，吊車高寬比一般不超出6m。手拉葫蘆的殼子材料是高品質合金鋼，牢固耐磨損，安全系數高。手拉葫蘆往上提高吊物時，順時針方向拽著手動傳動鏈條、手鏈輪鏈條旋轉，降低逆時針方向拽著手拉傳動鏈條，制動系統座跟汽車剎車片分離出來，棘輪扳手在棘爪的功效下靜止不動，五齒短軸推動吊車鏈輪鏈條反方向運作，進而穩定升降機吊物。
手拉葫蘆往上提高吊物時，順時針方向拽著手動傳動鏈條、手鏈輪鏈條旋轉，降低逆時針方向拽著手拉傳動鏈條，制動系統座跟汽車剎車片分離出來，棘輪扳手在棘爪的功效下靜止不動，五齒短軸推動吊車鏈輪鏈條反方向運作，進而穩定降低吊物。手拉葫蘆一般選用棘輪扳手磨擦片式單邊制動系統，在荷載下會自主制動系統，棘爪在壓簧的功效下與棘輪扳手齒合，使制動系統安全生產工作。
它具備可以信賴、維護保養簡單、機械效率高、手串抗拉力小、重量較輕巧于帶上、外觀設計美觀大方規格較小、質優價廉的特性，適用加工廠、礦山開采、建筑施工、港口、船塢、庫房等用來安裝設備、吊裝貨品，特別是在針對室外和無開關電源工作 ，更顯示信息出其優勢。

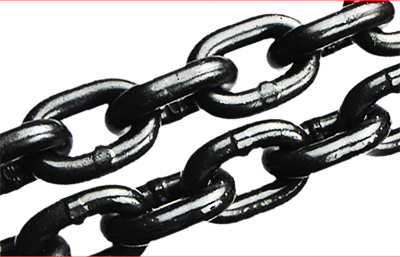

手拉葫蘆關鍵零件采用合金鋼原材料生產制造，傳動鏈條選用800Mpa高韌性起重鏈條，材料一般為20M2，中頻感應加熱調質處理、低損壞、耐腐蝕的傳動鏈條；高韌性起重吊鉤，材料一般為合金鋼，煅打式的起重吊鉤設計方案保證了遲緩起吊防止負載；合乎法國CE檢測標準。
構成構件：起重吊鉤、雙簧、止索夾、無頭螺栓、起重鏈條、出廠銘牌、十字槽螺絲、彈簧墊圈、堵蓋、六角扁螺帽、外墻掛板、滾柱片、傳動齒輪(甲、乙)、四齒短軸、五齒短軸、延展性平墊圈、花鍵孔傳動齒輪、鉤梁、支撐架、鋼球鋼鍛、固定螺釘、滾針軸承外側、導柱、吊車鏈輪鏈條、左板墻、棘爪銷、棘爪、棘爪壓簧、制動系統座、磨擦片、手傳動鏈條、開口銷、蒸汽保溫管、右板墻、六角槽型扁螺帽、吊鏈板、隔板、隔板銷、注銷、安全性隔板、插銷、棘輪扳手、聯接環、手鏈輪鏈條、手鏈輪鏈條堵蓋、油輪隔板、油輪軸、封閉式下架構、油輪、滾針、六角螺栓、平墊圈、下架構、下架構注銷、承重梁、開口銷、橫銷、油輪架、釣上軸、軸用平墊圈、軸用平墊圈、上下游軸輪、油輪、滾針、油輪平墊圈、下架構、軸用平墊圈、中下游軸輪、下油輪平墊圈、滾針、下油輪、軸用平墊圈、下鉤軸。圓形手拉葫蘆、三角型手拉葫蘆、K型手拉葫蘆、菱型手拉葫蘆、V型手拉葫蘆、T型手拉葫蘆、緊湊型手拉葫蘆。
葫蘆原理：
手拉葫蘆做為全新升級的定滑輪，徹底傳承了定滑輪的優勢，另外選用反方向逆止剎車的減速機和傳動鏈條滑輪組的相結合，對稱性排序二級正傳動齒輪旋轉構造，簡易、經久耐用、高效率。
手拉葫蘆根據拽著手動傳動鏈條、手鏈輪鏈條旋轉，將磨擦片棘輪扳手、制動系統座碾成一體相互轉動，齒短軸便旋轉片傳動齒輪、齒短軸和花鍵孔傳動齒輪。那樣，設備在花鍵孔傳動齒輪上的吊車鏈輪鏈條就推動起重鏈條，進而穩定地提高吊物。選用棘輪扳手磨擦片式單邊制動系統，在荷載下會自主制動系統，棘爪在壓簧的功效下與棘輪扳手齒合，制動系統安全生產工作。
應用結束應將胡蘆清除整潔并涂上防銹處理植物油脂，儲放在干躁地區，避免手拉葫蘆返潮銹蝕和浸蝕。維護保養和維修應由較了解胡蘆組織者開展，用汽油清理胡蘆零件，在傳動齒輪和滾針軸承一部分，加無鹽黃油潤化，避免不明白該機特性基本原理者隨便拆卸。胡蘆歷經清理檢修，應開展?jié)M載實驗，核對工作中一切正常，制動系統安全可靠時，能夠完工。制動系統的磨擦表層務必維持整潔。制動系統一部分應常常查驗，避免制動系統不靈，產生吊物自墜狀況。手拉葫蘆的吊車鏈輪鏈條上下滾針軸承的滾柱，能用無鹽黃油黏附在已壓裝于吊車鏈輪鏈條電動機軸的滾針軸承內圈上，再裝進板墻的滾針軸承外側內。手拉葫蘆在安裝制動系統設備一部分時，留意棘輪扳手齒槽與棘爪爪部齒合優良，壓簧對棘爪的操縱應靈活性安全可靠，裝入門鏈輪鏈條后，順時針方向轉動手鏈輪鏈條，就將棘輪扳手、磨擦片夾緊在制動系統座上，逆時針方向轉動手鏈輪鏈條，棘輪扳手與磨擦片間應留出間隙。以便維護保養和拆裝便捷，手傳動鏈條在其中一節系張口鏈（不容許焊死）。在給油和應用手拉葫蘆全過程中，制動系統設備的磨擦面務必維持整潔，并常常查驗制動性有沒有，避免制動系統不靈造成吊物自墜。
操作流程：
禁止懸索超重應用，禁止用人力資源之外的別的驅動力實際操作，在應用前須核對零件完好無缺，傳動系統一部分及起重鏈條潤化優良，高轉速狀況一切正常，吊裝前查驗左右起重吊鉤是不是掛牢，起重鏈條應豎直懸架，不可有誤扭的環鏈，雙行鏈的下起重吊鉤架不可旋轉。作業者應立在與手鏈輪鏈條同一平面圖內拽著手傳動鏈條，使手鏈輪鏈條沿順時針逆時針轉動，就能使吊物升高；反方向拽著手傳動鏈條，吊物就能慢慢降低。在吊裝吊物時，禁止工作人員在吊物下做一切工作中或走動姿勢，以防產生重大安全事故，在吊裝全過程中，不論吊物升高或降低，拽著手傳動鏈條時，用勁應勻稱緩和，不必用勁過猛，以防手傳動鏈條顫動或卡環。作業者如發覺手抗拉力超過一切正常抗拉力時，應先停用。避免損壞構造，防止產生墜物安全事故。待吊物安全性牢固降落后，再取出手拉葫蘆下鉤，應用結束后，輕拿小心輕放，放置干躁、陰涼處，擦抹潤滑脂擺好。
一般來說，手拉葫蘆掛鉤，是因為起重吊鉤承重梁內固定不動鋼珠的螺絲固定不動方式 存在的問題。螺絲的固定不動方式 是將13個滾準裝配線結束后，用螺絲起子將螺絲擰入螺絲孔底端，再將螺絲孔外端口號鉚沖。在通常情況下，螺絲及螺絲孔內的各處規格生產加工一切正常，當螺絲擰入螺絲孔底端時，螺絲頭的梁端與鋼珠的間距應當相當于鋼珠與鋼珠環槽的空隙。當起重吊鉤承擔起作用力時，起重吊鉤環槽就給鋼珠向外的相互作用力，螺絲遭受鋼珠向外的頂力。當螺絲孔外端口號未鉚堅固時，螺絲從螺絲孔壁撤出，承擔剪切應力及磨擦力的鋼珠在外力下，陸續從螺絲孔壁撤出，起重吊鉤與起重吊鉤承重梁喪失鋼珠的牽制，在起重吊鉤中心線方位上產生相對性偏移而擺脫，造成安全事故的產生。為避免安全事故，避免螺絲從螺絲孔壁撤出，除開查驗螺絲管口的鉚固狀況外，可以將起重吊鉤承重梁內螺絲尾端的絲孔室內空間用錫錳鋼封灌。
在平時應用中，許多人碰到過手拉葫蘆跑偏的狀況，實際上手拉葫蘆跑偏的一部分緣故就取決于手拉葫蘆磨擦片。磨擦片是手拉葫蘆剎車系統的關鍵零件，關鍵承擔手拉葫蘆的剎車作用。磨擦片的功效是齒合密不可分，在它的表層引入鐵絲可以使它的耐磨性能更高，應用更為長期。磨擦片上的閃光點就是說引入的耐磨損熱管散熱銅線。手拉葫蘆的磨擦片與棘輪扳手構件中間密不可分的咬合在一起，能夠做到優良的制動系統實際效果。假如磨擦片表面粘有塵土、植物油脂等臟物，會造成它的摩擦阻力降低，磨擦片與棘輪扳手中間的牙齒咬合水平降低，減少剎車系統的安全系數，造成剎車故障，進而引起吊物跌落的風險。磨擦片是手拉葫蘆關鍵的構成零部件，在應用全過程中必須維持磨擦片表面的整潔，需常常對磨擦片開展清洗工作中。在平時應用中一定要留意維修保養，出現難題立即報費拆換。一般來講，一個新的磨擦片薄厚在1.5cm上下，伴隨著應用中持續磨擦薄厚會慢慢變軟。當光學顯微鏡觀查磨擦片薄厚僅存原本薄厚的三分之一時，就必須提前準備拆換。
運用范疇：手拉葫蘆關鍵適用加工廠、礦山開采、建筑施工、港口、船塢、庫房等場地，用以安裝設備、吊裝貨品，特別是在針對室外和無開關電源工作 更顯示信息出其優勢。
