QDH型礦用防爆氣動葫蘆結構說明安裝圖
作者：啟江起重
發布時間：2019-03-26
礦用防爆氣動葫蘆主要適用于井下采礦生產過程中，針對有各種可燃性氣體存在的特殊環境。對阻燃，抗靜電有特殊要求的場合。其優點如下：
? 抗靜電無電火花，是目前世界上最為理想的防爆起重設備。適用于：Ⅰ區危險場所，含ⅡC，T5組及以下。
? 體積小、重量輕、重量只為同種規格電動葫蘆的 。
? 運行速度快，為電動葫蘆的 2～3 倍，并能無級變調速。
? 耐酸堿、蒸汽、抗高粉塵。
? 小噸位氣動葫蘆工作制度100%，為高效率連續作業創造了必要的條件。
氣動葫蘆是以壓縮空氣為動力推動氣動馬達旋轉，經變速（減速）增大了扭矩后完成起吊工作的。
氣動葫蘆主要由： ①手控閥（手柄式和手拉繩式） ②主控閥 ③氣馬達 ④吊掛 ⑤減速器 ⑥剎車機構 ⑦連鎖機構等部分組成，見結構示意圖。這七部分有序的巧妙構成，保證了產品安全有效的運行。

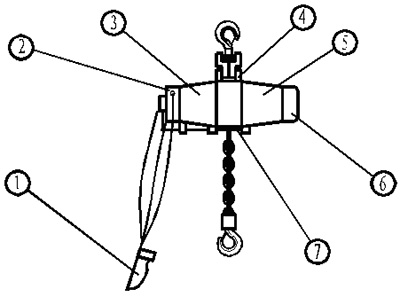

氣動葫蘆結構示意圖
② 主控閥：主要由：左右閥桿、連桿和配氣盤組成。通過左右氣道的切換來完成氣馬達正反轉的配氣工作。
③ 氣馬達：主要由：轉子、定子、前后端蓋和葉片組成。當主控閥的分氣盤將壓縮空氣送入馬達時，葉片隨著轉子產生高速旋轉。
④ 吊 掛：主要由：上鉤、吊掛體、鏈輪、鏈條、下鉤等部分組成。依靠鏈輪的正反轉動來完成上升和下降運動。
⑤ 減速器：主要由：外殼及一套行星減速機構組成。當氣馬達高速軸輸入減速機構后，經減速增大了扭矩，由末級輸出給升降鏈輪。
⑥ 剎車機構：主要由：剎車錐、剎車環及缸體組成。通過主控閥分氣到缸體，將剎車錐、剎車環分離，以解除制動。
⑦ 連鎖機構：主要由：轉軸、擺架及復位簧組成。當上升、下降到位置時起到防撞和保護作用。

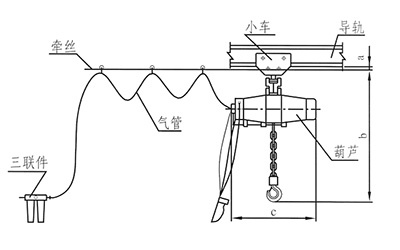

環鏈氣動葫蘆現場安裝示意圖
